การวัดเส้นผ่านศูนย์กลางของบอลสกรูเป็นงานที่สำคัญในอุตสาหกรรมต่างๆ โดยเฉพาะอย่างยิ่งในอุตสาหกรรมที่เกี่ยวข้องกับวิศวกรรมความเที่ยงตรงและการผลิต ในฐานะซัพพลายเออร์บอลสกรู ฉันเข้าใจถึงความสำคัญของการวัดที่แม่นยำเพื่อให้แน่ใจว่าบอลสกรูทำงานและประสิทธิภาพได้อย่างเหมาะสม ในบล็อกโพสต์นี้ ผมจะแบ่งปันวิธีการที่มีประสิทธิภาพในการวัดเส้นผ่านศูนย์กลางของบอลสกรู และอภิปรายว่าทำไมการวัดเหล่านี้จึงมีความสำคัญ
เหตุใดการวัดเส้นผ่านศูนย์กลางบอลสกรูจึงมีความสำคัญ
บอลสกรูเป็นส่วนประกอบสำคัญในระบบกลไกหลายชนิด เช่น เครื่องจักร CNC หุ่นยนต์ และการใช้งานด้านการบินและอวกาศ เส้นผ่านศูนย์กลางของบอลสกรูส่งผลโดยตรงต่อความสามารถในการรับน้ำหนัก ความแข็ง และประสิทธิภาพโดยรวม การวัดเส้นผ่านศูนย์กลางที่ไม่ถูกต้องอาจนำไปสู่ความพอดีที่ไม่เหมาะสม ประสิทธิภาพลดลง และแม้กระทั่งความล้มเหลวของบอลสกรูก่อนเวลาอันควร ดังนั้น การวัดที่แม่นยำจึงมีความสำคัญอย่างยิ่งต่อการควบคุมคุณภาพ การรับรองความเข้ากันได้กับส่วนประกอบอื่นๆ และการรักษาความน่าเชื่อถือของทั้งระบบ
เครื่องมือสำหรับวัดเส้นผ่านศูนย์กลางบอลสกรู
มีเครื่องมือหลายอย่างสำหรับวัดเส้นผ่านศูนย์กลางของบอลสกรู เครื่องมือแต่ละชิ้นมีข้อดีในตัวเอง และเหมาะสำหรับสถานการณ์การวัดที่แตกต่างกัน
เวอร์เนียร์คาลิเปอร์
เวอร์เนียร์คาลิเปอร์เป็นเครื่องมือที่ใช้กันทั่วไปในการวัดเส้นผ่านศูนย์กลางของบอลสกรู มันค่อนข้างใช้งานง่ายและให้ความแม่นยำในระดับสูง ในการวัดเส้นผ่านศูนย์กลางโดยใช้เวอร์เนียคาลิเปอร์ ขั้นแรก ให้เปิดปากจับของคาลิเปอร์ออกแล้ววางไว้รอบบอลสกรูในตำแหน่งที่ต้องการ ตรวจสอบให้แน่ใจว่าคาลิปเปอร์ตั้งฉากกับแกนของบอลสกรู จากนั้นอ่านค่าที่วัดบนตาชั่ง เวอร์เนียร์คาลิเปอร์สามารถวัดเส้นผ่านศูนย์กลางได้ด้วยความแม่นยำสูงสุด 0.02 มม. หรือ 0.001 นิ้ว ขึ้นอยู่กับประเภทของคาลิเปอร์
ไมโครมิเตอร์
ไมโครมิเตอร์เป็นอีกหนึ่งเครื่องมือวัดที่แม่นยำ มีความแม่นยำสูงกว่าเวอร์เนียคาลิเปอร์ โดยทั่วไปอยู่ที่ 0.001 มม. หรือ 0.00005 นิ้ว หากต้องการวัดเส้นผ่านศูนย์กลางบอลสกรูด้วยไมโครมิเตอร์ ให้วางบอลสกรูไว้ระหว่างทั่งและแกนหมุนของไมโครมิเตอร์ หมุนปลอกนิ้วจนกระทั่งแกนหมุนสัมผัสกับบอลสกรูเบาๆ อ่านขนาดที่แขนเสื้อและปลอกนิ้ว ไมโครมิเตอร์เหมาะอย่างยิ่งสำหรับการวัดบอลสกรูที่มีเส้นผ่านศูนย์กลางขนาดเล็ก หรือเมื่อต้องการความแม่นยำสูงมาก
เครื่องมือวัดด้วยแสง
เครื่องมือวัดด้วยแสง เช่น เครื่องวัดพิกัด (CMM) และเครื่องเปรียบเทียบเชิงแสง ยังสามารถใช้เพื่อวัดเส้นผ่านศูนย์กลางของบอลสกรูได้ เครื่องมือเหล่านี้ใช้เทคโนโลยีออพติคอลขั้นสูงเพื่อจับและวิเคราะห์รูปร่างและขนาดของบอลสกรู CMM สามารถวัดเส้นผ่านศูนย์กลางได้อย่างแม่นยำสูงและยังสามารถให้ข้อมูลสามมิติเกี่ยวกับบอลสกรูได้อีกด้วย เครื่องเปรียบเทียบด้วยแสงฉายภาพบอลสกรูที่ขยายใหญ่ขึ้นบนหน้าจอ ช่วยให้วัดและตรวจสอบได้ง่าย
กระบวนการวัดทีละขั้นตอน
ต่อไปนี้เป็นคำแนะนำทีละขั้นตอนเกี่ยวกับวิธีวัดเส้นผ่านศูนย์กลางของบอลสกรูโดยใช้เวอร์เนียร์คาลิเปอร์:
- เตรียมบอลสกรู: ทำความสะอาดบอลสกรูเพื่อขจัดสิ่งสกปรก เศษ หรือน้ำมันที่อาจส่งผลต่อการวัด ตรวจสอบให้แน่ใจว่าพื้นผิวของบอลสกรูเรียบและไม่มีรอยขีดข่วน
- เลือกตำแหน่งการวัด: ตัดสินใจว่าคุณต้องการวัดเส้นผ่านศูนย์กลางที่ไหน สำหรับการใช้งานส่วนใหญ่ แนะนำให้วัดเส้นผ่านศูนย์กลางหลายจุดตามความยาวของบอลสกรูเพื่อให้แน่ใจว่ามีความสม่ำเสมอ
- วางตำแหน่งเวอร์เนียร์คาลิปเปอร์: เปิดขากรรไกรของเวอร์เนียร์คาลิเปอร์แล้ววางไว้รอบบอลสกรูในตำแหน่งที่เลือก ตรวจสอบให้แน่ใจว่าคาลิปเปอร์ตั้งฉากกับแกนของบอลสกรู
- ทำการวัด: ค่อยๆ ปิดขากรรไกรของคาลิปเปอร์จนกระทั่งสัมผัสกับบอลสกรู อ่านค่าการวัดบนสเกล ตรวจสอบให้แน่ใจว่าได้อ่านค่าการวัดอย่างถูกต้อง โดยคำนึงถึงสเกลหลักและสเกลเวอร์เนียร์
- บันทึกการวัด: เขียนค่าการวัด หากคุณกำลังวัดหลายจุด ให้บันทึกการวัดแต่ละรายการแยกกัน
- ทำซ้ำกระบวนการ: ทำซ้ำขั้นตอนการวัดในตำแหน่งต่างๆ ตามความยาวของบอลสกรูเพื่อตรวจสอบความแปรผันของเส้นผ่านศูนย์กลาง
ข้อควรพิจารณาพิเศษสำหรับบอลสกรูประเภทต่างๆ
บอลสกรูมีหลายประเภทตามท้องตลาด เช่นบอลสกรู SFE,สกรูบอลแอคมี, และบอลสกรูขนาดเล็ก. แต่ละประเภทอาจมีลักษณะเฉพาะที่ต้องพิจารณาในระหว่างกระบวนการวัด

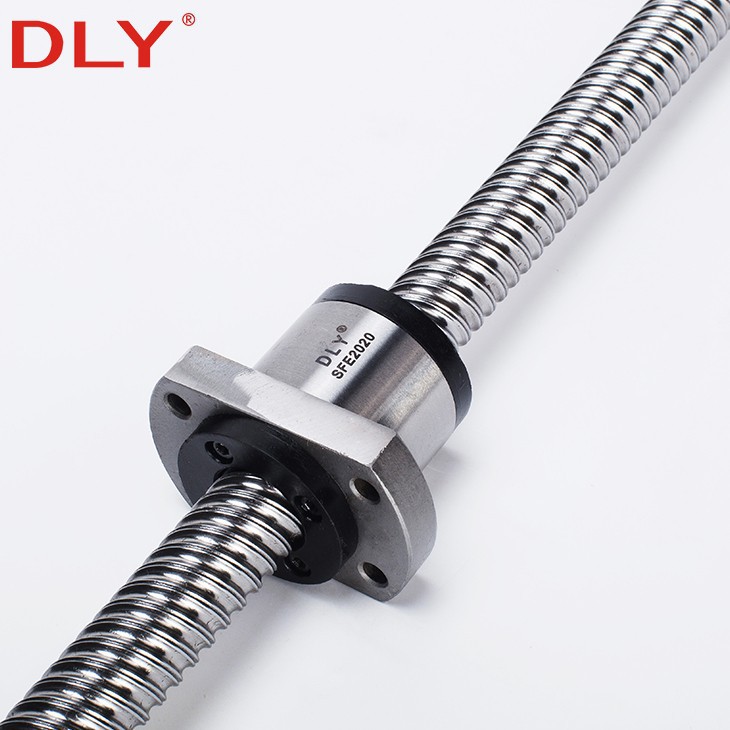

บอลสกรู SFE
บอลสกรู SFE ขึ้นชื่อในด้านความแม่นยำและประสิทธิภาพสูง เมื่อวัดเส้นผ่านศูนย์กลางของบอลสกรู SFE สิ่งสำคัญคือต้องใช้เครื่องมือวัดที่มีความแม่นยำสูง เช่น ไมโครมิเตอร์หรือ CMM บอลสกรูเหล่านี้มักจะมีพิกัดความเผื่อต่ำ และการวัดที่แม่นยำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพที่เหมาะสม
สกรูบอลแอคมี
บอลสกรู Acme มีโปรไฟล์เกลียวสี่เหลี่ยมคางหมู เมื่อวัดเส้นผ่านศูนย์กลางของบอลสกรู Acme จำเป็นต้องวัดเส้นผ่านศูนย์กลางหลัก เส้นผ่านศูนย์กลางรอง และเส้นผ่านศูนย์กลางพิทช์อย่างแม่นยำ เส้นผ่านศูนย์กลางของระยะพิทช์เป็นพารามิเตอร์สำคัญที่ส่งผลต่อการยึดของบอลสกรูกับน็อต
บอลสกรูขนาดเล็ก
บอลสกรูขนาดเล็กใช้ในการใช้งานที่มีพื้นที่จำกัด การวัดเส้นผ่านศูนย์กลางของบอลสกรูขนาดเล็กต้องใช้วิธีการที่ละเอียดอ่อนกว่า ไมโครมิเตอร์หรือเครื่องมือวัดแบบใช้แสงมักเป็นตัวเลือกที่ดีที่สุดสำหรับการวัดบอลสกรูที่มีเส้นผ่านศูนย์กลางขนาดเล็กเนื่องจากมีความแม่นยำสูง
การควบคุมคุณภาพและความแม่นยำในการวัด
เพื่อให้มั่นใจในความแม่นยำของการวัด สิ่งสำคัญคือต้องปฏิบัติตามแนวทางปฏิบัติในการควบคุมคุณภาพที่ดี ปรับเทียบเครื่องมือวัดของคุณเป็นประจำเพื่อรักษาความแม่นยำ ใช้มาตรฐานที่เป็นที่รู้จักเพื่อตรวจสอบความถูกต้องของการวัดของคุณ หากเป็นไปได้ ให้ผู้ปฏิบัติงานแต่ละคนทำการวัดหลายครั้งเพื่อตรวจสอบความสอดคล้องกัน
บทสรุป
การวัดเส้นผ่านศูนย์กลางของบอลสกรูเป็นงานพื้นฐานที่ต้องใช้ความแม่นยำและความใส่ใจในรายละเอียด ในฐานะซัพพลายเออร์บอลสกรู ฉันเน้นย้ำถึงความสำคัญของการวัดที่แม่นยำเพื่อการทำงานและประสิทธิภาพของบอลสกรูที่เหมาะสม ด้วยการใช้เครื่องมือที่เหมาะสมและปฏิบัติตามขั้นตอนการวัดที่ถูกต้อง คุณสามารถมั่นใจได้ว่าบอลสกรูของคุณมีคุณสมบัติตรงตามข้อกำหนดที่กำหนด
หากคุณต้องการบอลสกรูคุณภาพสูง หรือมีคำถามใดๆ เกี่ยวกับการวัดบอลสกรู โปรดติดต่อเราเพื่อขอหารือและจัดซื้อเพิ่มเติม เรามุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการที่ดีที่สุดให้กับคุณเพื่อตอบสนองความต้องการของคุณ
อ้างอิง
- "การออกแบบและการใช้งานบอลสกรูที่แม่นยำ" โดย John Wiley & Sons
- "คู่มือวิศวกรรมเครื่องกล", แมคกรอว์-ฮิลล์
